水锤疲劳试验台
产品描述：一、设备描述 BJMC-35水锤疲劳试验台主要适用于前置过滤器的水锤（脉冲）疲劳试验。 可满足的试验指标： GBT9252-2017气瓶压力循环试验方法中循环压力试验。 定义： 压力循环试验：压...
一、设备描述
BJMC-35水锤疲劳试验台主要适用于前置过滤器的水锤（脉冲）疲劳试验。
可满足的试验指标：
GBT9252-2017气瓶压力循环试验方法中“循环压力试验”。
定义：压力循环试验：压力按升压至规定循环压力上限→保压→降压至规定循环压力下限→保压顺序完成的一个过程为一个压力循环试验
试验要求：
1、受试气瓶应在低于公称工作压力下，通过升、降压数次，尽可能把试验系统对内的空气排净，并确认试验系统无泄漏。
2、设置规定循环压力上、下限值及保压时间。规定循环压力上限值应符合相应气瓶标准的规定；规定循环压力下限值应符合相应标准的规定，气瓶标准没有规定的，该值应不超过循环压力上限的10%和3Mpa中的较小值；保压时间应能保证受试气瓶的变形和压力变化相适应，并应符合相应气瓶标准的规定。
按照您要求最大压力35Mpa来设定的话，为高压35Mpa，低压3Mpa保压时间任意设定
3、循环频率应符合相应气瓶标准的规定；气瓶标准没有规定的。应不超过15次/min。
4、循环次数及实验结果的判定应按相应气瓶标准或其他文件的规定执行。
实验注意事项：
1、对容积较大的受试气瓶，可在罐装试验介质之前向瓶内填塞铝块或铝棒等填充物，以提高升、降压速率。填充物与试验介质不应发生化学作用，且不会随压力循环对气瓶内壁产生冲击和摩擦。
2、实验时除循环压力及旋入瓶口的联接管件对瓶口的作用力外，不得对受试气瓶加影响瓶体受力状态的附加外力。
3、实验过程中若发现压力循环异常时，应暂停试验，进行检查，发现并排除异常情况后继续试验。
4、在试验系统承受压力的状态下，不得紧固或拆卸受试气瓶及其他承压件。
5、试验过程中任何人不得靠近带压试验系统。
6、静压力循环试验后的气瓶除用作与试验目的相关的检测或进行后续试验外，应进行消除使用功能处理。
二、主要技术参数及规格
1.额定工作压力：0～35MPa（350Bar），压力可自由设置
2.压力显示精度：0.01MPa
3.控制精度：上限+2%、下限-1%
4.最大试验次数：9999 9999
5.管路设计压力：200Mpa
6.试验工位：1
7.试验功能：循环压力试验
8.试验介质：市政自来水
9.试验频率：0-15次/Min
10.试验压力：高压低压都可以任意设定
11.高压和低压保压时间也可以设定
12.试样安装方式：螺纹（也可根据客户要求定制）
13.主机柜外观尺寸（长宽高）：1850*1000*1760mm
主机电源：220V，50HZ
14.箱内材质：不锈钢
三、软件及测控系统
1. 测控系统为PLC，所有测试数据及控制指令通过工控机传输。

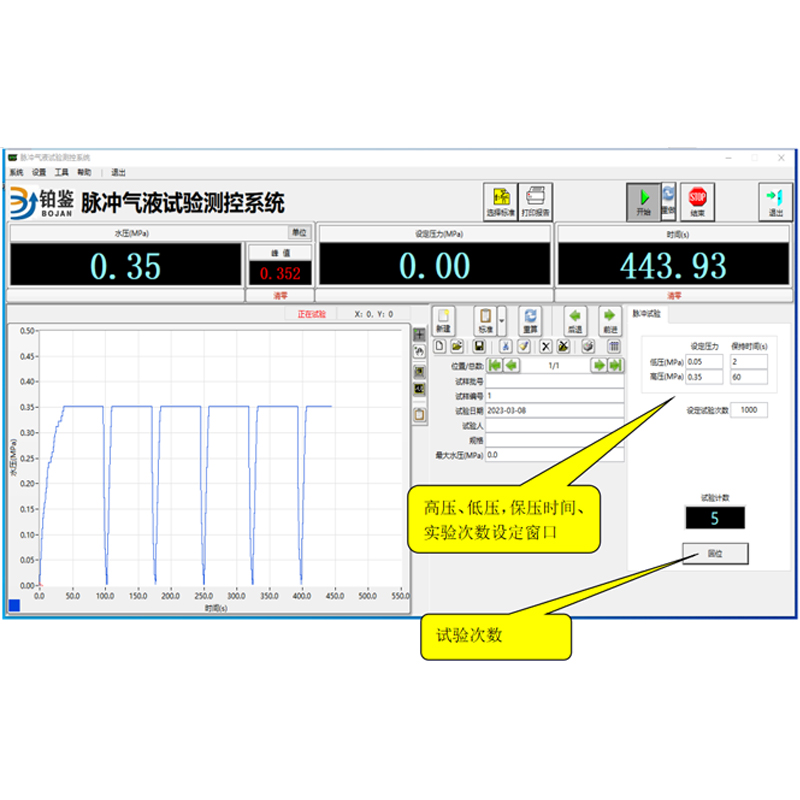

2. 软件是我公司自主研发，具有功能强大可编辑能力强等特点，可根据用户实际需求增减项目，下图为控制主界面（供参考）：

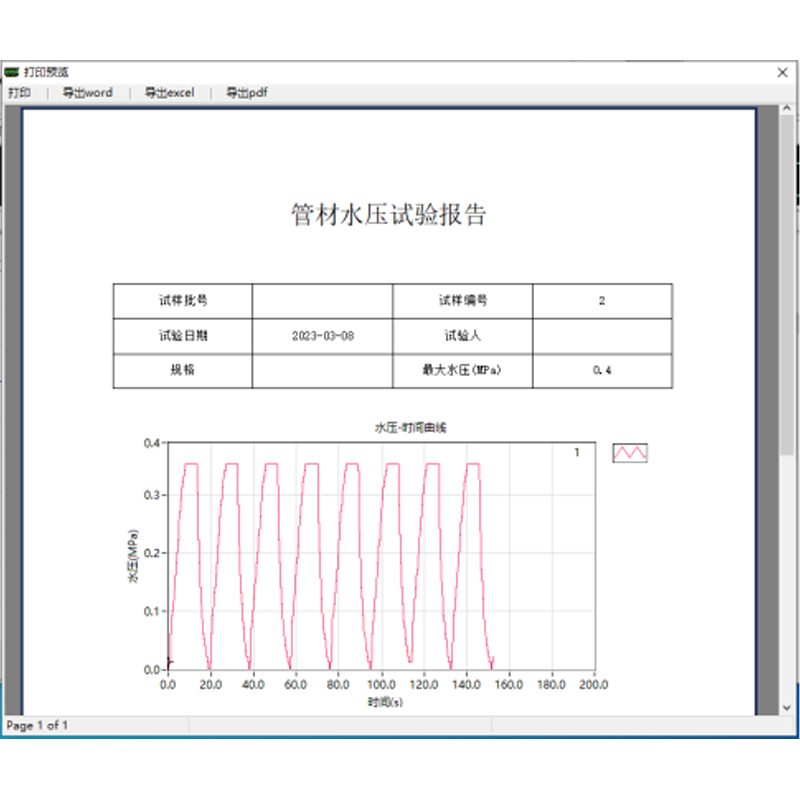

3. 下图为试验报告界面（报告为word格式可设置自动保存，可根据要求编辑）：
BJMC-35水锤疲劳试验台主要适用于前置过滤器的水锤（脉冲）疲劳试验。
可满足的试验指标：
GBT9252-2017气瓶压力循环试验方法中“循环压力试验”。
定义：压力循环试验：压力按升压至规定循环压力上限→保压→降压至规定循环压力下限→保压顺序完成的一个过程为一个压力循环试验
试验要求：
1、受试气瓶应在低于公称工作压力下，通过升、降压数次，尽可能把试验系统对内的空气排净，并确认试验系统无泄漏。
2、设置规定循环压力上、下限值及保压时间。规定循环压力上限值应符合相应气瓶标准的规定；规定循环压力下限值应符合相应标准的规定，气瓶标准没有规定的，该值应不超过循环压力上限的10%和3Mpa中的较小值；保压时间应能保证受试气瓶的变形和压力变化相适应，并应符合相应气瓶标准的规定。
按照您要求最大压力35Mpa来设定的话，为高压35Mpa，低压3Mpa保压时间任意设定
3、循环频率应符合相应气瓶标准的规定；气瓶标准没有规定的。应不超过15次/min。
4、循环次数及实验结果的判定应按相应气瓶标准或其他文件的规定执行。
实验注意事项：
1、对容积较大的受试气瓶，可在罐装试验介质之前向瓶内填塞铝块或铝棒等填充物，以提高升、降压速率。填充物与试验介质不应发生化学作用，且不会随压力循环对气瓶内壁产生冲击和摩擦。
2、实验时除循环压力及旋入瓶口的联接管件对瓶口的作用力外，不得对受试气瓶加影响瓶体受力状态的附加外力。
3、实验过程中若发现压力循环异常时，应暂停试验，进行检查，发现并排除异常情况后继续试验。
4、在试验系统承受压力的状态下，不得紧固或拆卸受试气瓶及其他承压件。
5、试验过程中任何人不得靠近带压试验系统。
6、静压力循环试验后的气瓶除用作与试验目的相关的检测或进行后续试验外，应进行消除使用功能处理。
二、主要技术参数及规格
1.额定工作压力：0～35MPa（350Bar），压力可自由设置
2.压力显示精度：0.01MPa
3.控制精度：上限+2%、下限-1%
4.最大试验次数：9999 9999
5.管路设计压力：200Mpa
6.试验工位：1
7.试验功能：循环压力试验
8.试验介质：市政自来水
9.试验频率：0-15次/Min
10.试验压力：高压低压都可以任意设定
11.高压和低压保压时间也可以设定
12.试样安装方式：螺纹（也可根据客户要求定制）
13.主机柜外观尺寸（长宽高）：1850*1000*1760mm
主机电源：220V，50HZ
14.箱内材质：不锈钢
三、软件及测控系统
1. 测控系统为PLC，所有测试数据及控制指令通过工控机传输。
2. 软件是我公司自主研发，具有功能强大可编辑能力强等特点，可根据用户实际需求增减项目，下图为控制主界面（供参考）：
3. 下图为试验报告界面（报告为word格式可设置自动保存，可根据要求编辑）：
